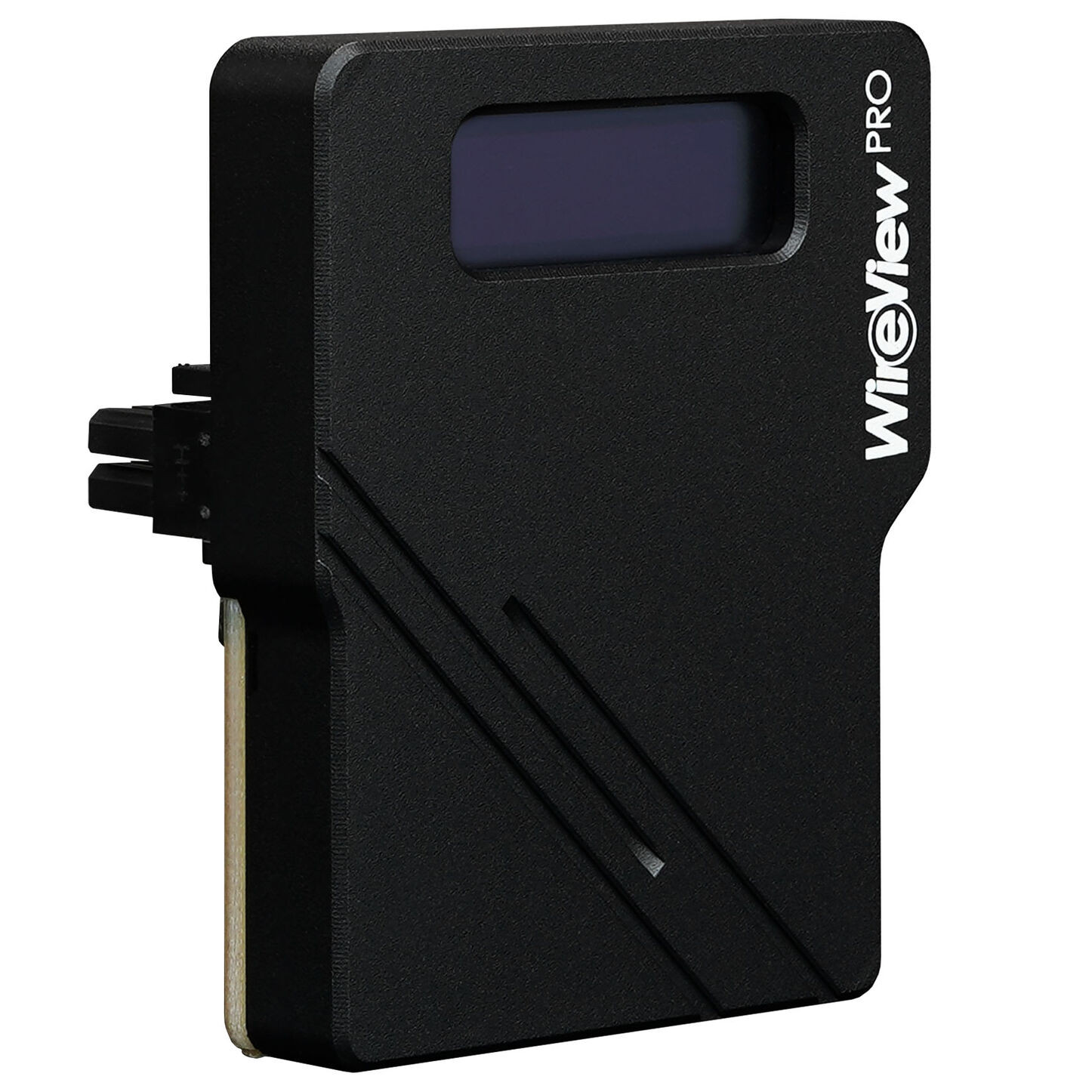

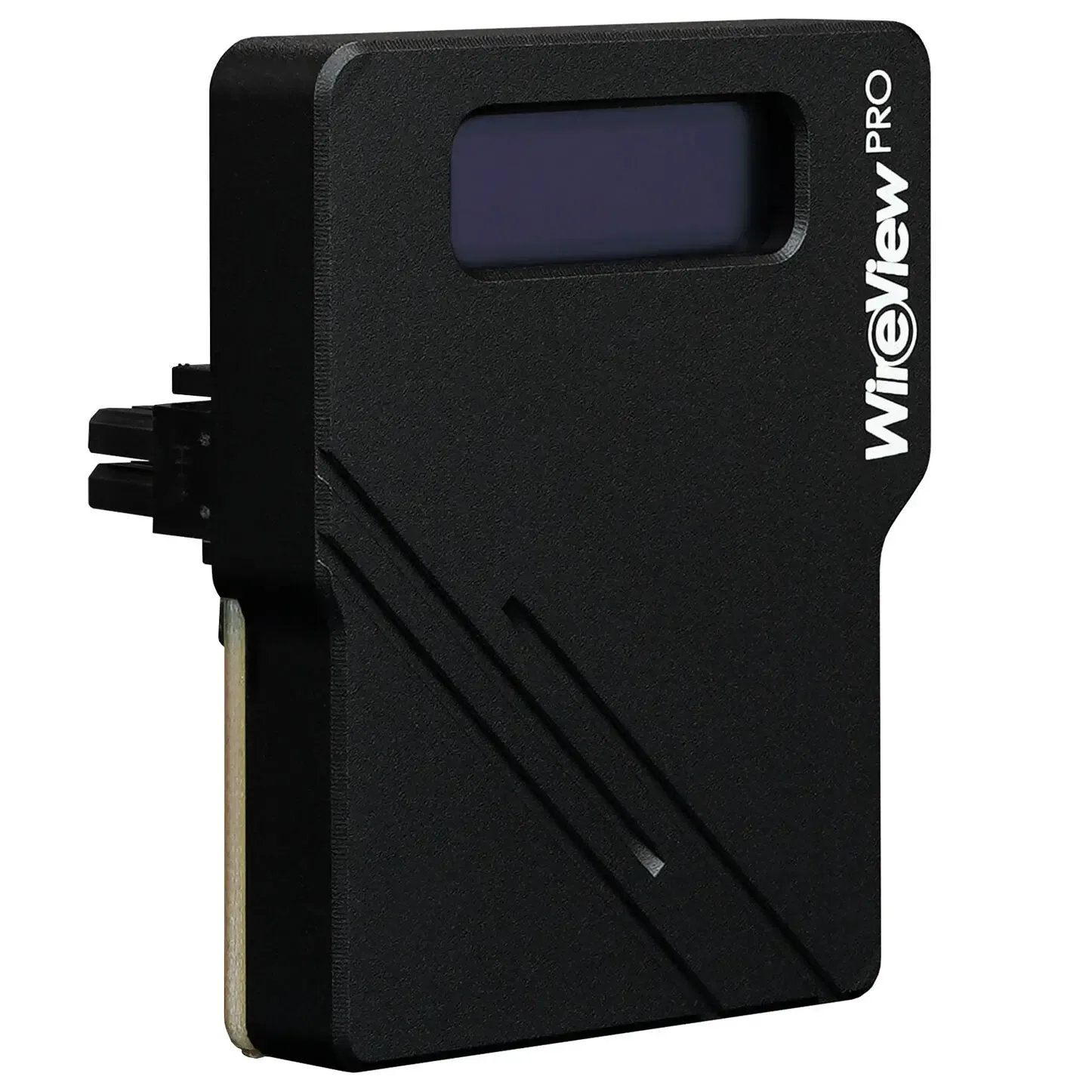

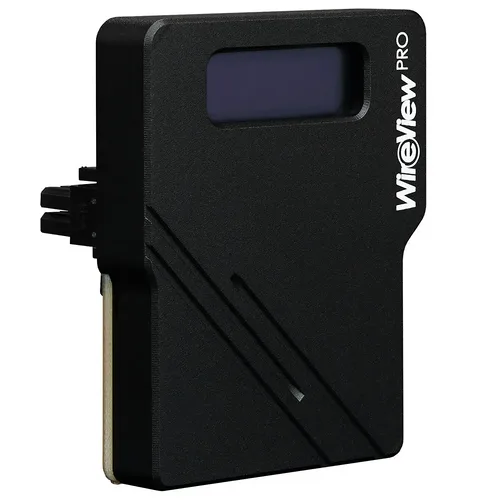

Il Thermal Grizzly WireView 90° Pro GPU — 1x12VHPWR Normal è un dispositivo avanzato per la misurazione e il monitoraggio del consumo energetico delle schede grafiche, sviluppato in collaborazione con Jon "elmor" Sandström. Si collega al connettore di alimentazione 12VHPWR della scheda grafica e si interpone tra la GPU e il cavo dell'alimentatore, visualizzando i dati di consumo in tempo reale su un display OLED integrato.

La variante 90° si differenzia dalle versioni precedenti per il tipo di adattatore integrato: mentre le versioni precedenti utilizzavano un adattatore a forma di U, che faceva scorrere il cavo di alimentazione sopra il backplate della GPU, la versione 90° instrada il cavo dell'alimentatore verso il basso, in direzione del fondo del case, quando la scheda grafica è montata orizzontalmente. Questo consente una gestione dei cavi decisamente più ordinata ed esteticamente curata.

In quanto versione Pro, il WireView 90° è dotato di funzionalità aggiuntive rispetto al modello base: rilevamento del tipo di connettore, sensori di temperatura integrati e un segnale di allarme acustico. Il rilevamento del connettore identifica automaticamente se il cavo collegato è specificato per 150 W, 300 W, 450 W o 600 W. Se viene rilevato un cavo non corretto o una connessione non eseguita correttamente, viene emesso immediatamente un segnale sonoro di avviso.

Due sensori di temperatura integrati sul PCB, posizionati in corrispondenza dei connettori di alimentazione, monitorano costantemente le temperature in quel punto. Attraverso i connettori possono transitare fino a 600 W di potenza, il che può causare un riscaldamento significativo sia dei connettori che del PCB nelle loro vicinanze. Se la soglia di temperatura configurabile viene superata, viene emesso un allarme acustico. Sono inclusi nella confezione anche due sensori di temperatura esterni aggiuntivi (10K NTC) collegabili via cavo, con lunghezze di 5 cm e 20 cm. L'allarme può essere attivato anche al superamento della soglia di corrente (ampere) impostata dall'utente.

Il WireView 90° Pro GPU permette inoltre di rilevare i picchi di consumo istantaneo ("peaks") che possono verificarsi durante l'utilizzo di schede grafiche di fascia alta. Un ciclo di misurazione speciale degli ultimi 60 secondi consente di visualizzare rapidamente e comodamente il consumo medio, rendendolo particolarmente utile per i test e le recensioni hardware.

Questo modello è disponibile nella versione Normal (N): questa variante è necessaria quando i quattro pin sensore del connettore 12VHPWR della GPU si trovano tra il PCB e i 12 pin di alimentazione (disposizione: PCB — 4x pin sensore — 12x pin di alimentazione). È la configurazione più comune nelle schede grafiche moderne.

Attenzione: Il 90° WireView Pro non è compatibile con tutti i modelli e le serie di schede grafiche a causa del suo design. La compatibilità dipende dalle dimensioni del sistema di raffreddamento e dalla posizione del connettore 12VHPWR sul PCB della GPU. Prima dell'acquisto è necessario verificare la compatibilità consultando la lista ufficiale disponibile sul sito Thermal Grizzly. Questo aspetto è da considerare anche in caso di conversione a un sistema di raffreddamento a water block.
