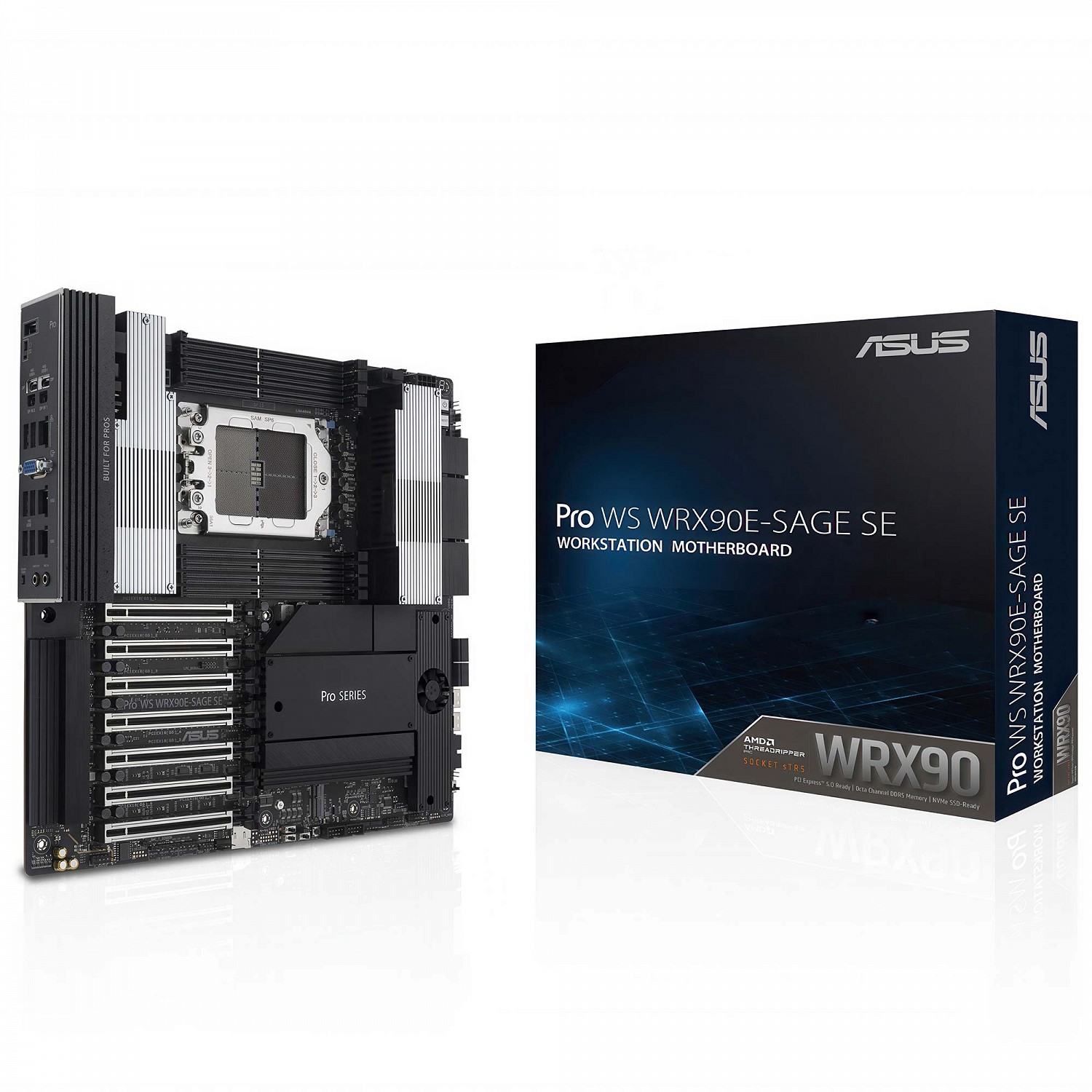

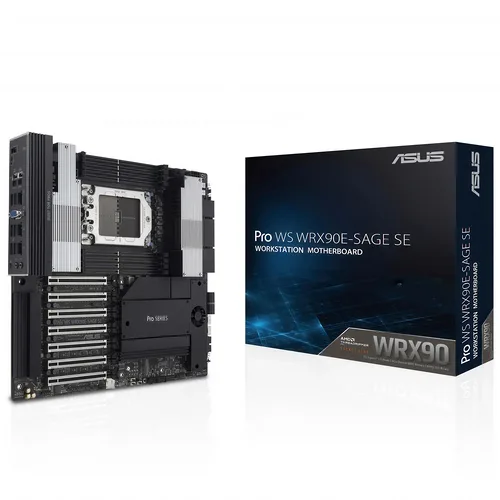

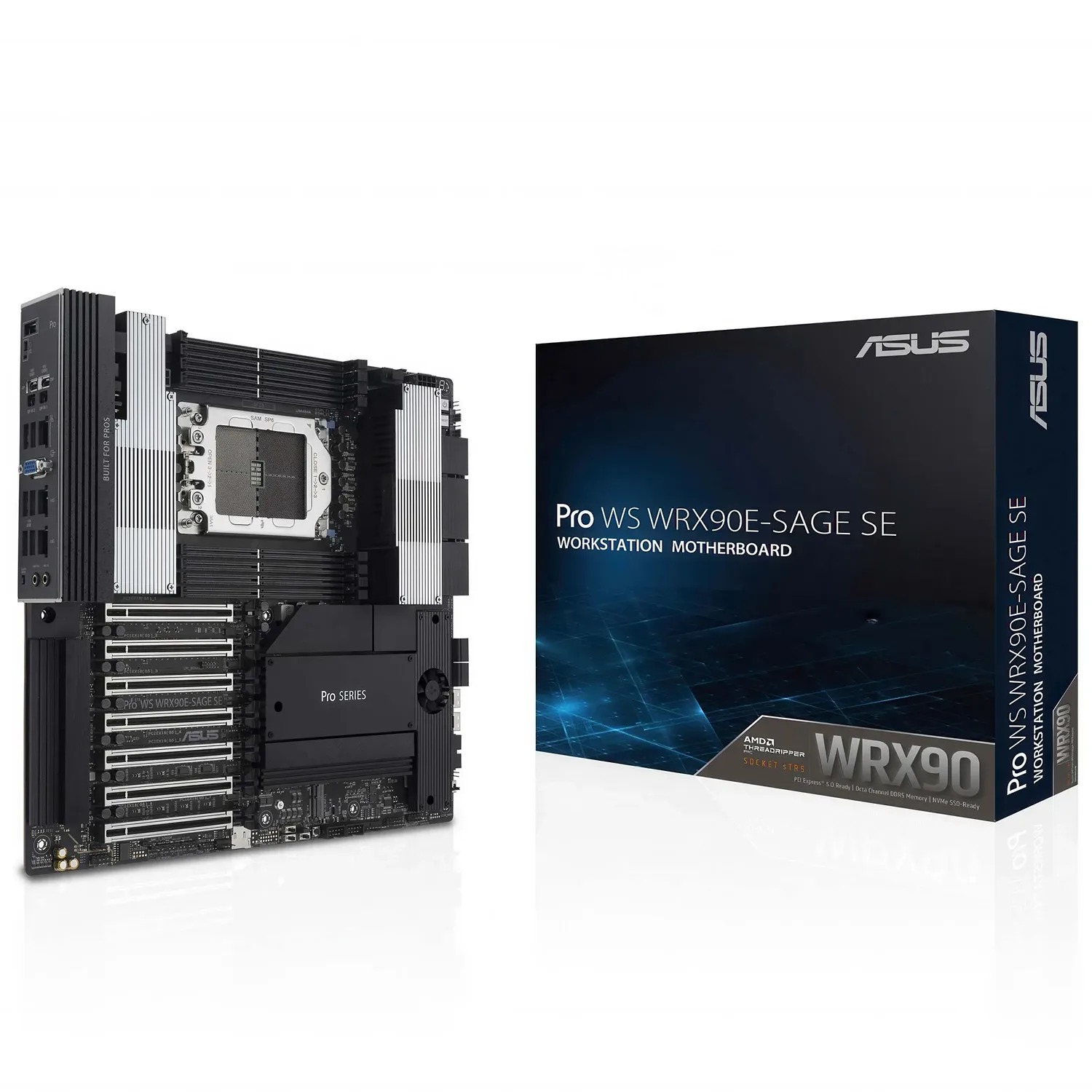

Asus Pro WS WRX90E-SAGE SE, AMD WRX90 Motherboard - Socket sTR5
Mainboard WRX90 E-ATX con 7x PCIe 5.0, 8x DDR5-RAM fino a 2 TB, 4x M.2 Slots & 2x Slim SAS, Dual-LAN 2x 10 Gigabit
Codice Produttore SKU90MB1FW0-M0EAY0
L' ASUS Pro WS WRX90E-Sage SE è una mainboard CPU AMD Ryzen Threadripper Pro della serie 7000 e offre tantissime funzionalità per le workstation. La combinazione del socket sTR5 e del chipset WRX90 è necessaria affinché i processori "prosumer" della serie Threadripper Pro supportino le loro numerose funzioni aziendali e professionali.
Altre caratteristiche importanti della mainboard ASUS Pro WS WRX90E-Sage SE includono due porte LAN da 10 Gbit/s (Intel). Per quanto riguarda l'audio, il produttore utilizza il codec audio Realtek ALC1220P, fornendo un totale di due prese jack da 3,5 mm sul pannello I/O.
La mainboard E-ATX offre sette slot PCIe x16 nello standard 5.0 per schede plug-in e di espansione. Per il collegamento di dispositivi di archiviazione dati come SSD e dischi rigidi sono disponibili quattro porte SATA 6G (incluso il supporto RAID) e quattro slot M.2 , ciascuno collegato direttamente alla CPU con quattro corsie PCI Express 5.0. Le porte M.2 supportano il protocollo avanzato NVM Express, che è stato specificamente ottimizzato per l'accesso al disco sui moderni SSD PCIe. Ci sono anche 2 slot Slim SAS collegati tramite PCIe 4.0 e supportano anche il protocollo NVMe.
Attenzione: Le mainboard WRX90 sono compatibili solo con i processori AMD Threadripper Pro serie 7000. Il socket sTR5 differisce dagli altri socket Threadripper a causa di una diversa assegnazione dei PIN e non è compatibile con le vecchie CPU Threadripper!
Dati Tecnici:
- Formato: E-ATX (305 x 280 mm)
- Chipset: AMD WRX90
Socket: sTR5 (Threadripper serie 7000 Pro) - RAM:
8x DDR5 (5.200 MHz)
Octa-Channel
max. 2 TB
UDIMM, RDIMM, LRDIMM, 3DS RDIMM (con supporto ECC) - Slot:
6 PCIe 5.0 x16
1x PCIe 5.0 x8 - Connessioni Interne:
4x SATA 6G (RAID 0, 1, 10)
2x M.2 (M-Key, PCIe 5.0 x4, da 2242 a 22110)
2x M.2 (M-Key, PCIe 5.0 x4, da 2242 a 2280)
1x M .2 (E-Key, non assegnata, per moduli WAN)
2x Slim SAS SFF-8654 (PCIe 4.0 x4)
1x USB 3.2 Type C (USB 3.2 Gen 2x2, un connettore, max. 20 Gbit/s)
2x USB 3.0 (USB 3.2 Gen 1, un connettore, max. 5 Gbit/s)
4x USB 2.0 (due connettori, max. 480 Mbit/s)
Connettore anti-intrusione nello chassis
1x connettore porta COM
1x pulsante FlexKey
1x connettore audio sul pannello frontale
1x ponticello modalità LN2
7x ProbeIt punti di misurazione
1x pulsante ReTry
1x interruttore RSVD
1x interruttore modalità lenta
1x pulsante di avvio sicuro
1x connettore SPI TPM (14-1 pin)
1x pulsante di avvio
1x connettore pannello di sistema a 10-1 pin
1x connettore sensore termico - Connettori ventole:
1x ventola CPU (PWM a 4 pin)
1x ventola CPU opzionale (PWM a 4 pin)
1x pompa (PWM a 4 pin)
5x ventole del case (PWM a 4 pin)
1x connettore ventola M.2 (PWM a 4 pin, assegnato)
2x connettore ventola dissipatore di calore VRM (PWM a 4 pin, assegnato) - Pannello I/O:
2x USB4 tipo C (max. 40 Gbit/s)
6x USB 3.1 tipo A (USB 3.2 Gen 2, max. 10 Gbit/s)
1x USB 2.0 tipo A (max. 480 Mbit/s)
2x 10 Gigabit - LAN (Intel)
1x Gbit LAN (Realtek)
2x jack da 3,5 mm (Realtek ALC1220P)
1x pulsante flashback USB BIOS
1x pulsante Clear CMOS - Alimentazione:
1x ATX12V a 24 pin
2x ATX12V a 8 pin
2x EPS12V a 8 pin
2x PCIe a 8 pin
