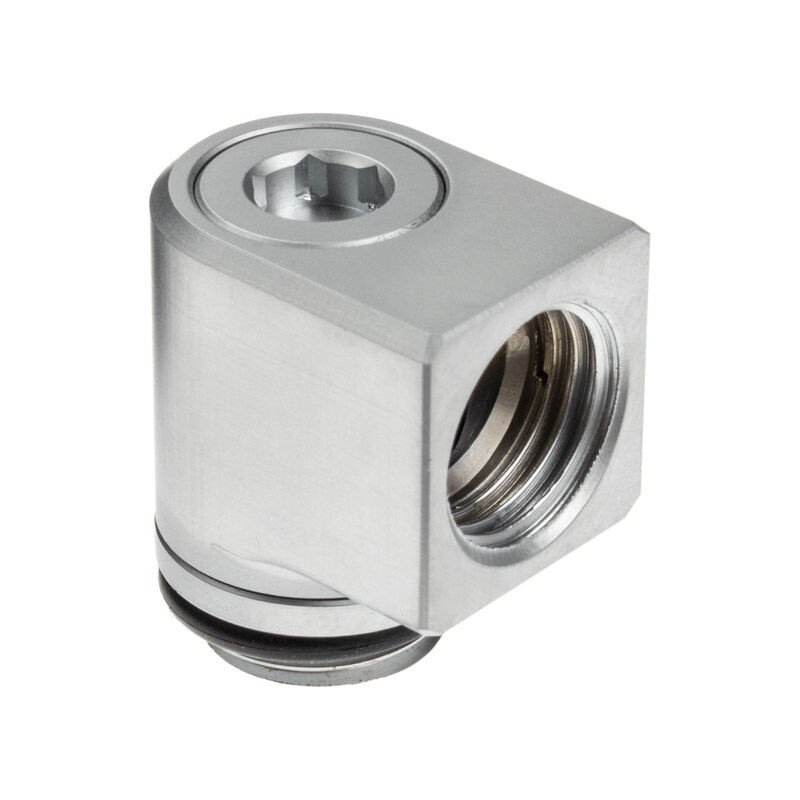

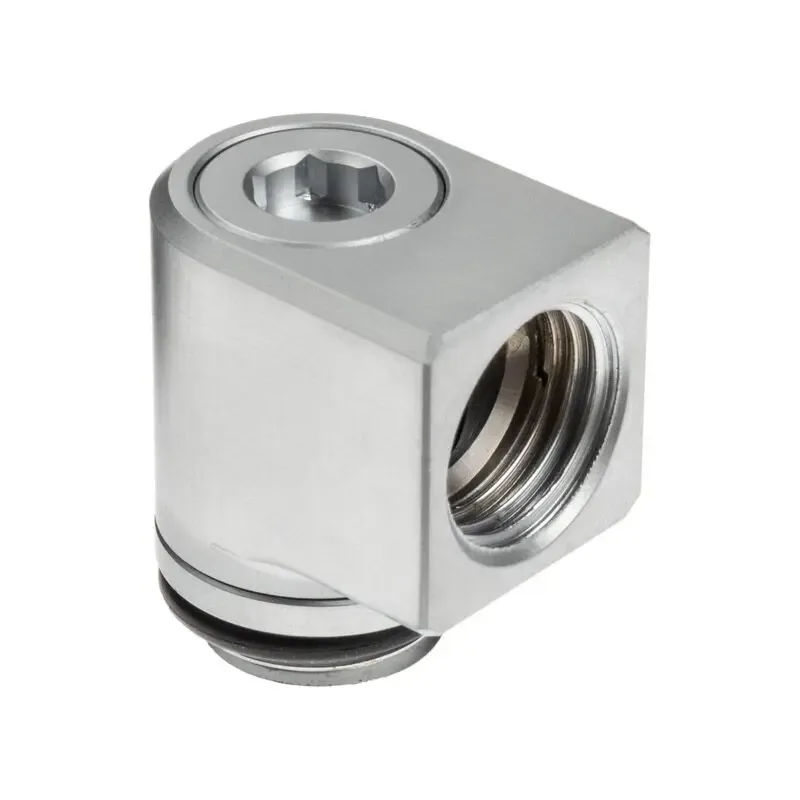

I raccordi adattatori EK-Quantum Torque Micro Rotary consentono di effettuare una semplice rotazione di 90° con il minimo ingombro e altezza di installazione possibili. Con un'altezza complessiva installata di soli 21 mm, i Torque Micro Rotary possono infilarsi nei punti più difficili dove sarebbe altrimenti impossibile fare una curva.

Questo raccordo adattatore Quantum Line è lavorato a CNC da una solida barra di ottone e protetto con nichelatura. Le due parti del raccordo sono assemblate in modo permanente e sigillate con O-ring in gomma di alta qualità.

Poiché non c'è spazio per la zigrinatura convenzionale, la base del raccordo si estende attraverso un'apertura nella parte superiore in cui è necessario utilizzare una chiave a brugola da 6 mm per fissarlo in posizione. Una volta fissato, il corpo del raccordo è libero di ruotare in entrambe le direzioni. EK consiglia l'uso della chiave a brugola EK-Loop Multi per questa operazione.

Un attacco maschio G1/4" è avvitata nella porta desiderata e un giunto completamente girevole consente alla porta femmina G1/4" di essere diretta in qualsiasi direzione perpendicolare. È possibile installare componenti molto vicini grazie a questo.

La linea centrale della porta G1/4" femmina è 12,5 mm sopra la superficie di montaggio, l'adattatore ad angolo rotante EK-Quantum Torque Micro Rotary 90° è compatibile con qualsiasi raccordo STC o HDC EK-Quantum Torque. La larghezza e il diametro complessivo della base è 16,5 mm.
